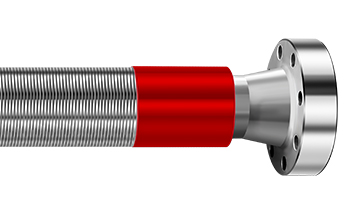

内层:UPE/HNBR/PTFE 内径类型：全流量
加强层:2-6层钢丝缠绕结构
外保护层:不锈钢铠装
耐火层：耐火橡胶(耐明火+705℃)
温度范围:-30℃~+80℃/-30℃~+160℃
执行标准：API Spec 16C
应用范围:节流压井管汇等的柔性连接管线
接头类型：整体由壬，整体法兰
A级
|
内径 |
外径 |
工作压力 |
试验压力 |
最小爆破压力 |
最小弯曲半径 |
|
2 |
95 |
5000 |
7500 |
15000 |
1000 |
|
3 |
132 |
5000 |
7500 |
15000 |
1050 |
|
4 |
163 |
5000 |
7500 |
15000 |
1100 |
|
5 |
193 |
5000 |
7500 |
15000 |
1200 |
B级
|
内径 |
外径 |
工作压力 |
试验压力 |
最小爆破压力 |
最小弯曲半径 |
|
2 |
113 |
10000 |
15000 |
30000 |
1000 |
|
3 |
146 |
10000 |
15000 |
30000 |
1050 |
|
4 |
180 |
10000 |
15000 |
30000 |
1100 |
C级
| 内径 | 外径 | 工作压力 | 试验压力 | 最小爆破压力 | 最小弯曲半径 |
| in. | mm | psi | psi | psi | mm |
| I.D | O.D | W.P | P.P | Min B.P | Min B.R |
| 2 | 121 | 15000 | 22500 | 45000 | 1100 |
| 3 | 154 | 15000 | 22500 | 45000 | 1200 |
